Letzte Aktualisierung am 28. Mai 2016 von Jungsi
Seid einiger Zeit hab ich auch ein DK’Tronics Keyboard – eine Alternativtastatur für die Sinclair ZX Spectrum Rechner in der Sammlung 🙂
Hier der Text aus der Produktbeschreibung
Das DK’Tronics Microdrive kompatible Keyboard ist die am meisten verkaufte (Sinclair) Tastatur auf der Welt und wird von 10% aller Spectrum Benutzer verwendet. Es ist kompatibel zum Microdrive und bietet mehr Tastenfunktionen als jede andere Tastatur in der gleichen Preislage. Die abgesetzten Tasten und die Leertaste machen es auch leichter sie zu benutzen. Es wird aus schwarzen ABS mit hoher Dichte gefertigt und hat 52 Tasten und eine große Leertaste. Ebenso gibt es einen extra Ziffernblock mit 12 roten Tasten einschließlich einer einzelnen „delete“ Taste und eines Dezimal Punkts, was die schnelle Eingabe von Daten ermöglicht.
Das DK’Tronics Keyboard wurde im Sommer 1983 vorgestellt. Neben der Version für den Spectrum gab es auch eine Version für den ZX81. Zu diesem Zeitpunkt kostete das Keyboard 45 £. Die Abmessung sind 38 cm x 22,8 cm x 6,3 cm.

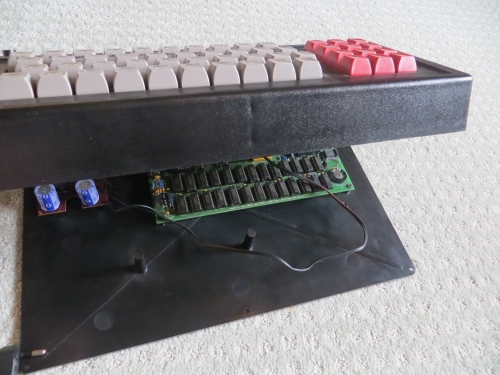

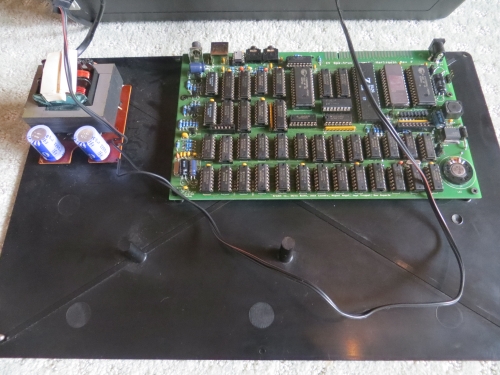

Diese Tastatur habe ich zusammen mit einem Sinclair ZX Spectrum erhalten. Leider hat der Rechner keinen Mucks gemacht. Der Fehler war nach dem Öffnen des Gehäuses dann schnell gefunden. Das Netzteil welches in dem DK’Tronics Gehäuse verbaut ist, lieferte keinen Strom mehr. Auf der Unterseite hatten sich einige Leiterbahnen gelöst. Der Elektriker meines Vertrauens konnte das Problem dann aber beheben. Als Ersatz könnte man aber jedes andere normale Spectrum Netzteil verwenden – man muss es dazu nur aus seinem „Gehäuse“ ausbauen.
Ich habe davon abgesehen auch eine Interface 1 zu zerlegen und das einzubauen. Ein wirklich sehr angenehmes Gefühl auf dieser Tastatur zu schreiben, auch wenn das Gehäuse etwas klobig ist……
[wpfilebase tag=file id=20 tpl=simple /]
Es gab das Keyboard in verschiedenen Varianten (u.a. mit großer Spacetaste und z.B. auch für den ZX81). Eine meiner ersten Erweiterungen für meinen damaligen ZX Spectrum 48K. Das Interface 1 konnte eingebaut werden (allerdings ohne Gehäuse). So manch einer baute auch ein Microdrive ein. Ein tolles Stück Hardware, an das ich mich gerne erinnere!
Es gab mindestens zwei Versionen dieser Tastatur. „Issue One“ mit kleiner Space Taste und „Issue Two“ mit einer Fullsize Space Taste; siehe Bilder auf meiner Webseite. Für einen IF1 Einbau gibt es noch eine Verlängerungsplatine zum Anschluss des Microdrive Laufwerks.
Jungsi hat das MK1 von dk’tronics. Es war noch nicht dür den aeinbau von IF1 und Microdrive vorbereitet, was man an den Anschlüssen auf der Rückseite gut erkennen kann. Ihm fehlt auch die große Spacetaste. Hier sind Fotos zum MK2:
http://k1.spdns.de/Vintage/Sinclair/82/Peripherals/Keyboards/dk'tronics%20MK%202/
Das Microdrive sollte übrigens nicht eingebaut werden, sondern es gab eine Platine, die den Anschluss vom IF1 einfach zum Gehäuserand verlängerte. Das Flachbandkabel wurde dann aus dem Gehäuse herausgeleitet. Die Bodenplatte hatte eine Aussparung hierfür. Ich weiss das noch sehr gut, denn ich wollte damals das erste Microdrive einbauen, was durch die Verschiebung der Position des Netzteils auch gelang. Das Microdrive wurde aus dem Gehäuse ausgebaut und mit Abstandhülsen an der Bodenplatte (um 90 Grad gedreht) verschraubt. So konnte man die Cartridges durch eine selbst zu bohrende Öffnung von aussen einschieben. Die MD-Led wanderte auf die Gehäuseoberseite. Dort gab es dann deren zwei – eine für Power, die andere für das MD 🙂
