DDI-1 2014 [Schneider CPC]

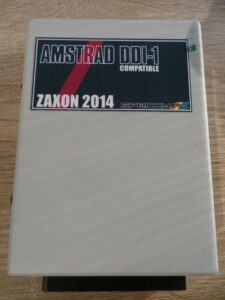

DDI-1 Clone
DDI-1 2014

Das Original DDI-1 Interface hatte ich ja schon vorgestellt. Vor zwei Jahren erschien auch eine Klon – das DDI-1 „ZAXON 2014“. Dieser stammt wieder von Piotr „Zaxon“ Bugaj, der ja schon für seine Sinclair ZX Spectrum Erweiterungen bekannt ist.

Alle die heute zum Schneider CPC zurück kommen, stehen erst Mal vor der Frage wie sie Programme auf den Rechner bekommen. Da kommt so ein Nachbau gerade recht – in Kombination mit einem HxC-Laufwerk (anstelle des großen, schweren und nicht leicht zu findenden Originallaufwerk FD1) ist man bestens versorgt und hat Zugriff auf jede Menge „Disketten“..

Wie auch das ursprüngliche Laufwerk hat der Klon natürlich einen Anschluss für das Diskettenlaufwerk – PIN1 ist auf der Seite, auf der auch die Schalter sind.
Wie bei Zaxon (fast immer) üblich ist, war das noch nicht alles. Auf dem Board ist ein zusätzliches ROM, das Parados 1.1 enthält und mit dem entsprechenden Schalter ein- und ausgeschaltet werden kann. Der zweite Schalter sorgt dafür dass der Laufwerksbuchstabe geändert werden kann, mit dem das angeschlossene Laufwerk angesprochen wird (ABBA-Schalter).
Praktisch: zwischen den beiden Schaltern befindet sich auch noch der am CPC fehlende RESET-Knopf.Weiterlesen »DDI-1 2014 [Schneider CPC]

DDI-1 Interface [Schneider CPC]

DDI-1 Vorderseite
DDI-1 Vorderseite

Der erste Computer der Schneider CPC-Serie, der CPC464, hatte lediglich ein internes Kassettenlaufwerk. Dies war zwar praktisch und kostengünstig, jedoch auch recht langsam. Aus diesem Grund wurde ab 1985 das Schneider DDI-1 angeboten. Um genauer zu sein, das DDI-1 ist eine Kombination aus einem Interface und einem Diskettenlaufwerk. Im Lieferumfang enthalten war stets eine Systemdiskette – auf Seite A CP/M und auf Seite B Dr. LOGO. Das Diskettenlaufwerk, das FD-1, konnte später auch als Zusatzlaufwerk für den CPC664 und CPC6128 gekauft werden. Das FD-1 ist also ein „dummes“ Laufwerk, das nur mit einem passenden Controller funktioniert.
Das FD-1 verfügt über ein eigenes Netzteil und versorgt zusammen mit dem DDI-1 auch dieses mit Strom. Ähnlich wie die internen Laufwerke des CPC664 und CPC6128 ist das FD-1 ein 3-Zoll-Laufwerk mit nur einem Schreib-/Lesekopf, was bedeutet, dass jeweils nur eine Seite der Diskette beschrieben oder gelesen werden kann. Es hat eine Kapazität von 180 KByte, und die Disketten können gewendet werden, um beide Seiten nutzen zu können.

Weiterlesen »DDI-1 Interface [Schneider CPC]

Schneider CPC464 [Retro: Schneider]

Schneider CPC 464
Schneider CPC464

Auch der „erste“ Schneider CPC ist nun in meiner Sammlung. Wenn ich ehrlich bin, sind es sogar zwei. Den ersten habe ich aus Versehen ersteigert, der zweite war ein Schnäppchen auf einer Retro Veranstaltung in München. Dort hatte ich eine große Schachtel mit einem CPC gesehen und einfach mal mitgenommen. Wie sich herausstellte, war es ein CPC464, GT64 Monitor, DDI-1 Diskinterface, FD-1 Diskettenlaufwerk, 30 Disketten und ein Stapel Kassetten. Dazu gab es noch Bedienungsanleitungen, Data-Becker Bücher, eine 512 KB Speichererweiterung der Firma „data media Gmbh“ und einige Basic-Bücher.

Wie zu erwarten, war das FD-1 „defekt“ – konnte aber durch Austausch des verschlissenen Laufwerksriemens wieder in Gang gesetzt werden. Der CPC war zwar mit einem gelben Stift beschriftet worden, konnte aber gereinigt werden. Wie ich dann feststellte, hat der CPC sogar eine SP320 Speichererweiterung von Vortex und damit satte 320 KB mehr als normal 😉

Weiterlesen »Schneider CPC464 [Retro: Schneider]
